LED Backlighting Module

LED Backlighting Module, sind für die homogene Ausleuchtung sowohl von kleinen und sehr schmalen Profilbuchstaben bis hin zu sehr großen Profilbuchstaben als auch von Leuchtkästen und Spanntuchanlagen bestimmt. Durch die Platzierung der Module auf der innen liegenden Rückseite des Profilbuchstabens, Leuchtkastens oder einer Spanntuchanlage ist es möglich, den endgültigen visuellen Effekt an alle Erwartungen anzupassen.

Zum Online Shop

Datenblätter

Lucoled Lichtwerbung 2025

Backlighting Module 12 V – 1er Linse

LED-Module LUCOLED Plus BL 16 — Lucoled Plus BL 16
Besonders geeignet für sehr kleine Profilbuchstaben bis Balkenbreiten von 50 mm und Einbautiefen von 20 - 60 mm.

Lucoled PV 10
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 40 und 100 mm.

Lucoled VR 10
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 60 und 120 mm Tiefe.

LED Module SloanLED VL4 Mini — SloanLED VL4 Mini
Aufgrund der sehr schlanken Bauweise ideal für sehr flache (50 - 75 mm) und schlanke Profilbuchstaben geeignet.

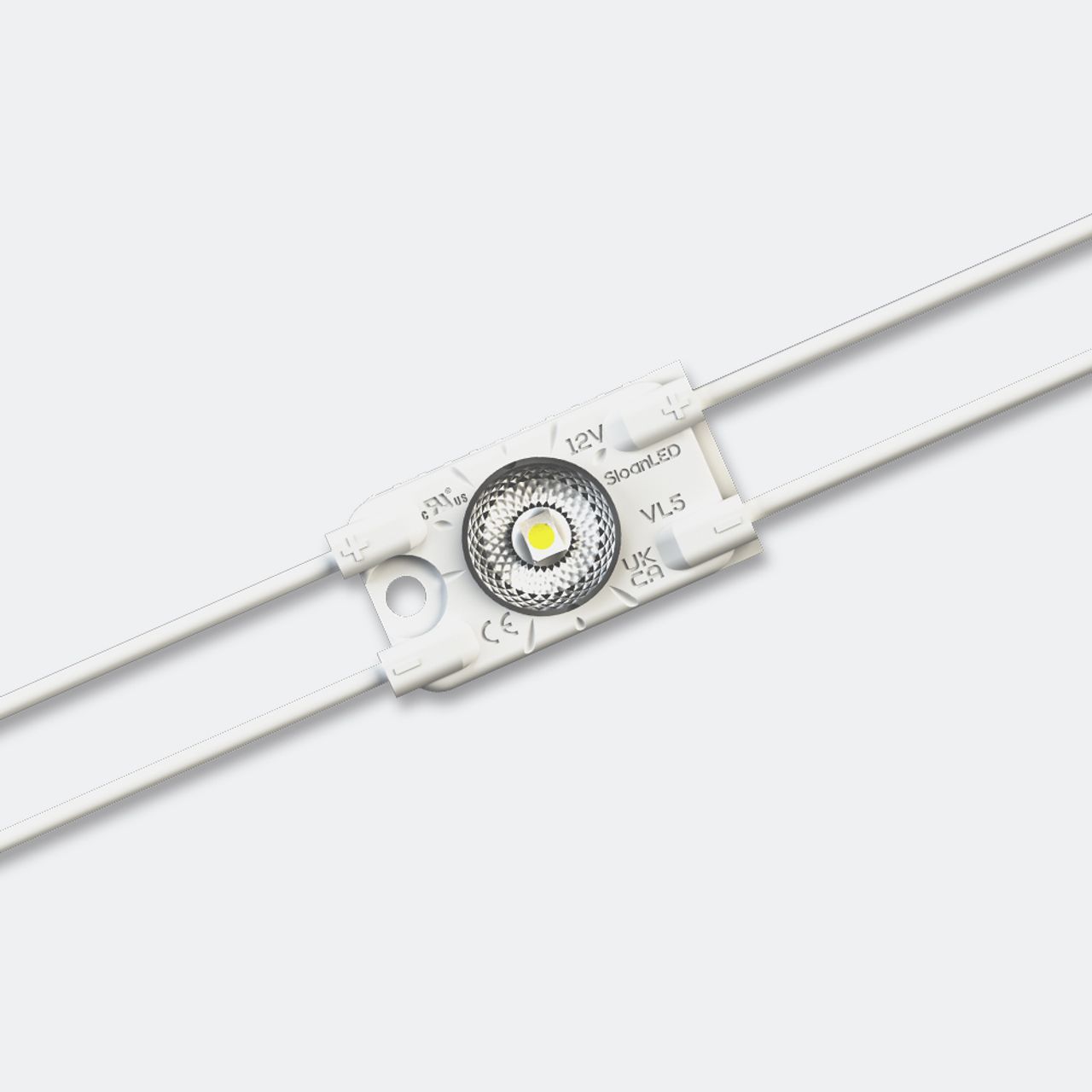

LED Module SloanLED VL5 Mini — SloanLED VL5 Mini
Die VL5 Mini überzeugt mit maximaler Lichtleistung, breiter Ausleuchtung und langlebiger Effizienz. Besonders geeignet für Einbautiefen von 40 - 100 mm.

Backlighting Module 12 V – 1er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
Plus BL 16-W71	5 Jahre (erste 2 Jahre erw.)	7100 K	0,24 W	32 lm	50 Module	2,25 m
Plus BL 16-W35	5 Jahre (erste 2 Jahre erw.)	3500 K	0,30 W	30 lm	50 Module	2,25 m
Plus BL 16-R	5 Jahre (erste 2 Jahre erw.)	Rot	0,30 W	18 lm	50 Module	2,25 m
PV 10-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	0,29 W	48 lm	50 Module	6,50 m
PV 10-W50	5 Jahre	5000 K	0,30 W	49 lm	50 Module	6,40 m
PV 10-W40	5 Jahre	4000 K	0,30 W	49 lm	50 Module	6,40 m
PV 10-W30	5 Jahre	3000 K	0,30 W	45 lm	50 Module	6,40 m
VR 10-W65	5 Jahre	6500 K	0,36 W	44 lm	50 Module	6,15 m
PV 10-W71	5 Jahre	7100 K	0,29 W	46 lm	50 Module	6,40 m
PV 10-R	5 Jahre	Rot	0,30 W	9 lm	50 Module	6,40 m
SloanLED
VL4 Mini	10 Jahre	6500 K	0,36 W	40 lm	150 Module	18,30 m
VL4 Mini	10 Jahre	5000 K	0,36 W	40 lm	150 Module	18,30 m
VL4 Mini	10 Jahre	4000 K	0,36 W	40 lm	150 Module	18,30 m
VL5 Mini	10 Jahre	6500 K	0,38 W	65 lm	75 Module	11,4 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 12 V – 2er Linse

LED Module LUCOLED BL 20 — Lucoled BL 20
Hochwertige und effiziente Lösung zur Hinterleuchtung von sehr kleinen klassischen Profilbuchstaben ab einer Bautiefe von 20 mm bis ca. 60 mm.

Lucoled PV 20
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 60 und 100 mm.

LED-Module LUCOLED EC 21 — Lucoled EC 21
Hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 60 und 180 mm.

Lucoled VR 20
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 80 und 120 mm Tiefe.

LED Module SloanLED VL4 Standard — SloanLED VL4 Standard
Diese Module zeichnen sich durch eine fantastische Lumen Effizienz aus und sind für mittlere Bautiefen (75 - 130 mm) geeignet.

Backlighting Module 12 V – 2er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
BL 20-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	0,28 W	30 lm	50 Module	4,25 m
PV 20-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	0,70 W	113 lm	40 Module	6,80 m
PV 20-W50	5 Jahre	5000 K	0,72 W	113 lm	40 Module	6,60 m
PV 20-W40	5 Jahre	4000 K	0,72 W	114 lm	40 Module	6,60 m
PV 20-W30	5 Jahre	3000 K	0,71 W	99 lm	40 Module	6,60 m
PV 20-W71	5 Jahre	7100 K	0,74 W	110 lm	40 Module	6,60 m
PV 20-R	5 Jahre	Rot	0,72 W	22 lm	40 Module	6,60 m
SloanLED
VL4 Standard	10 Jahre	6500 K	0,96 W	107 lm	56 Module	12,2 m
VL4 Standard	10 Jahre	5000 K	0,96 W	107 lm	56 Module	12,2 m
VL4 Standard	10 Jahre	4000 K	0,96 W	107 lm	56 Module	12,2 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 12 V – 3er Linse

LED Module Lucoled BL 31 — Lucoled BL 31
Hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen mit Bautiefen von 100 – 300 mm.

Lucoled LED Modul BL 35 RGBW — Lucoled BL35 RGBW
Für Profilbuchstaben und Leuchtkästen mit 4 in 1 RGBW LED Technologie sowie hoher Brillianz und Einbautiefen von 80 - 250 mm.

Lucoled BL 36 RGBW
Hochwertige Lösung für hinterleuchtete Anwendungen mit farbwechselnden oder kundenspezifischer Farbeinstellung in Profilbuchstaben oder Leuchtkästen mit einer Bautiefe zwischen 80 – 250 mm.

Lucoled VR 30
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 80 und 120 mm Tiefe.

LED Module SloanLED VL4 HO — SloanLED VL4 HO
HO (High Output) Module haben den größtmöglichen Nutzen bei größeren Bautiefen (130 - 200 mm) aufgrund ihrer Lumen Power.

LED Module SloanLED VL4 Farbig — SloanLED VL4 Farbig
Diese Module zeichnen sich durch eine fantastische Lumen Effizienz aus und sind für mittlere Bautiefen (75 - 130 mm) geeignet.

Backlighting Module 12 V – 3er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
EC 31-R	5 Jahre (erste 2 Jahre erw.)	Rot	0,72 W	21 lm	50 Module	9,25 m
BL 31-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	3,60 W	350 lm	16 Module	8,25 m
BL 31-W30	5 Jahre (erste 2 Jahre erw.)	3000 K	3,60 W	350 lm	16 Module	8,25 m
PV 30-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	1,00 W	160 lm	30 Module	5,90 m
VR 30-R	5 Jahre	Rot	0,72 W	27 lm	50 Module	9,25 m
VR 30-Y	5 Jahre	Gelb	0,72 W	23 lm	50 Module	9,25 m
VR 30-O	5 Jahre	Orange	0,72 W	27 lm	50 Module	9,25 m
SloanLED
VL4 HO	10 Jahre	6500 K	1,20 W	130 lm	45 Module	9,10 m
VL4 Farbig	10 Jahre	Rot	0,50 W	20 lm	108 Module	21,9 m
VL4 Farbig	10 Jahre	Blau	0,50 W	9,5 lm	108 Module	21,9 m
VL4 Farbig	10 Jahre	Grün	0,50 W	50 lm	108 Module	21,9 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 12 V – 4er Linse

Lucoled VR 40
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 80 und 120 mm Tiefe.

Backlighting Module 12 V – 4er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
VR 40-W65	5 Jahre	6500 K	1,50 W	188 lm	50 Module	7,75 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 24 V – 1er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
XR 10-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	0,36 W	60 lm	60 Module	6 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 24 V – 2er Linse

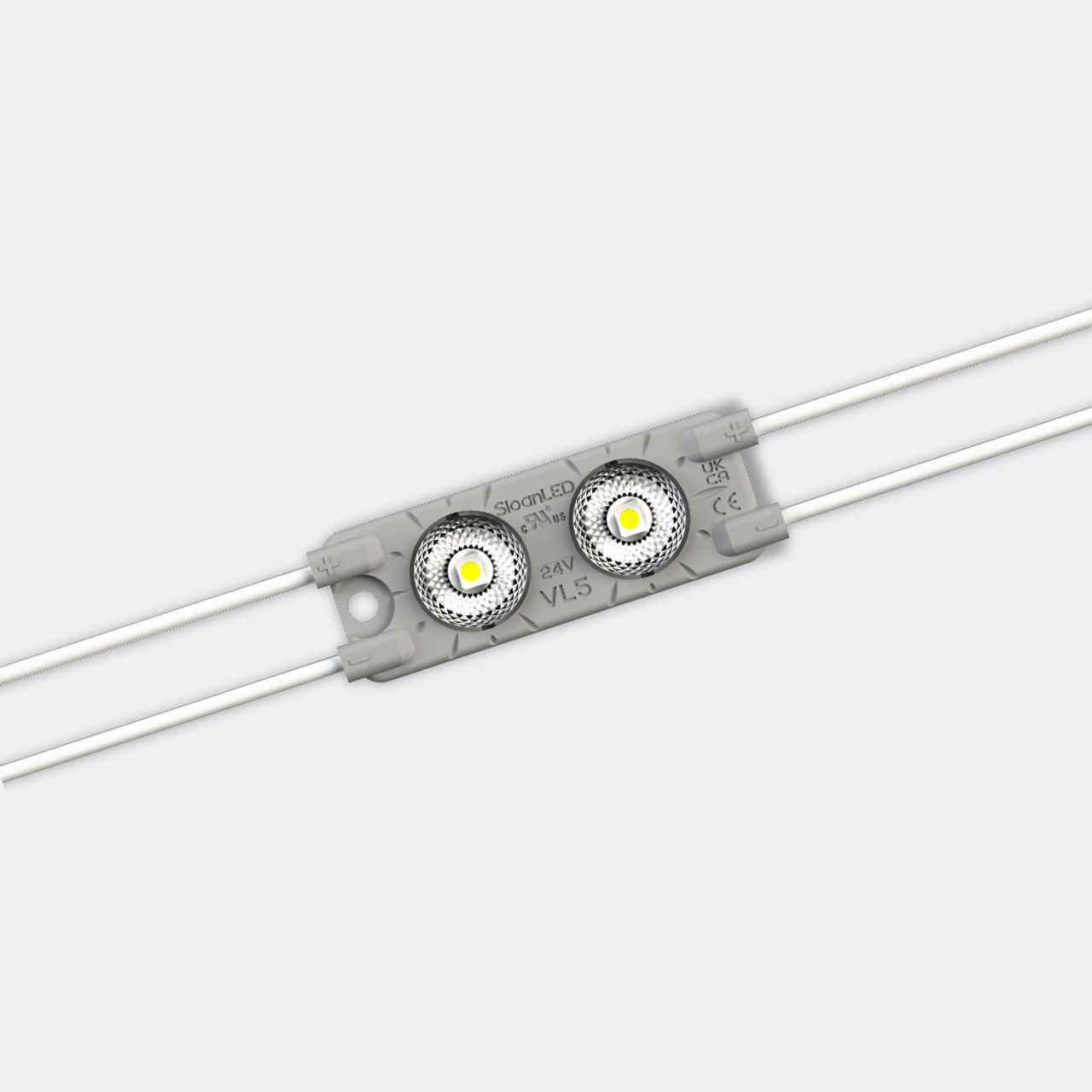

SloanLED VL5 Standard
Diese Module zeichnen sich durch eine noch bessere Lumen Effizienz aus und sind für Bautiefen von 50 - 150 mm geeignet.

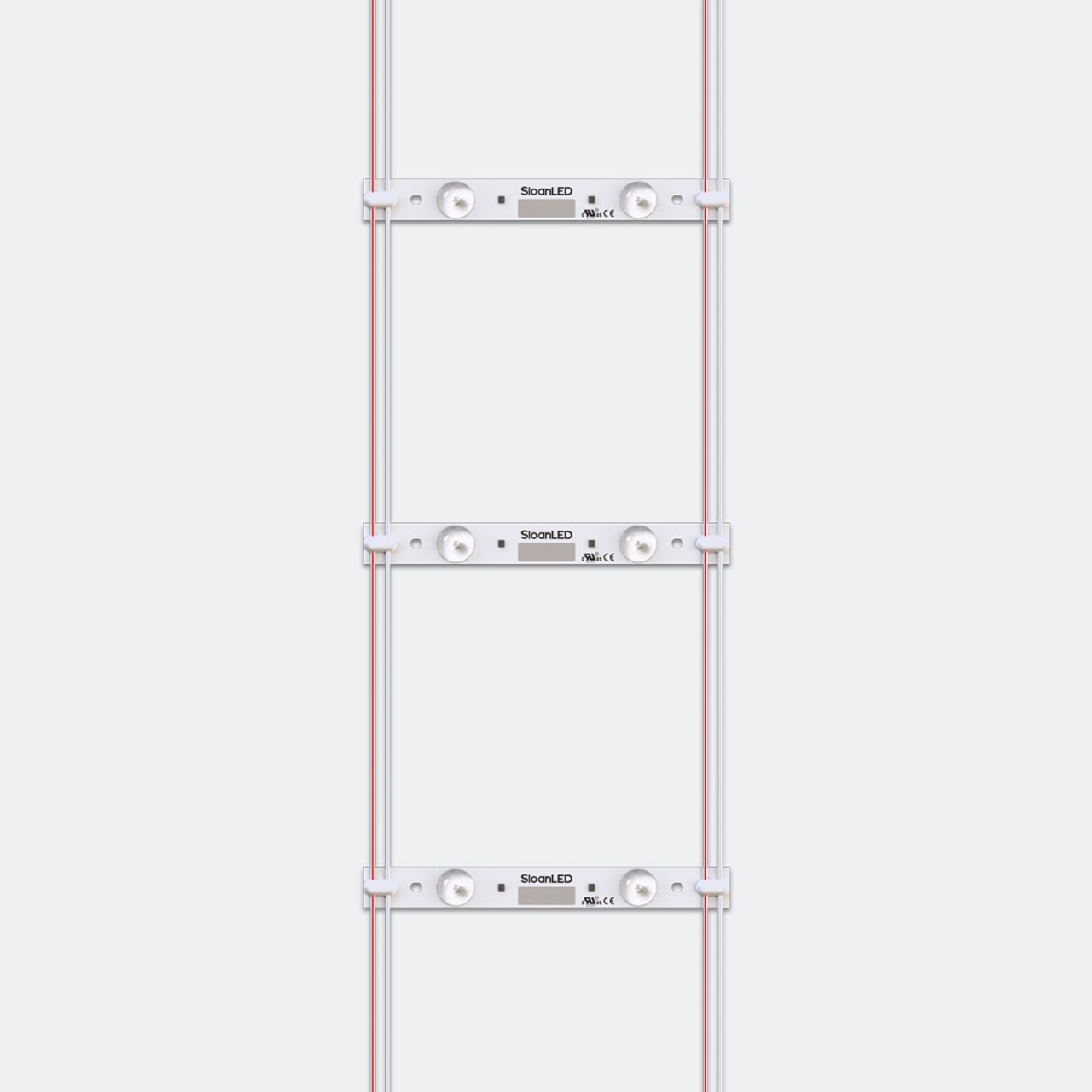

LED Module SloanLED BrightLINE 2+ Short — SloanLED BrightLINE 2+ Short
Für einseitige Display Kästen im Indoor Bereich mit rigiden und textilen Geweben (Einbautiefen von 60 - 120 mm).

LED Module SloanLED BrightLINE 2+ LP Short — SloanLED BrightLINE 2+ LP Short
Die Low-Power-Version ist für besonders flache Anwendungen geeignet. Sie bietet bei geringerem Stromverbrauch eine höhere Lichtleistung. Für einseitige Display Kästen im Indoor Bereich mit rigiden und textilen Geweben (Einbautiefen von 30 - 60 mm).

Backlighting Module 24 V – 2er Linse

Hinweis: Die BrightLINE 2 und die BrightLINE 2+ Module können in einer Anwendung verarbeitet werden.

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
XR 20-W70	5 Jahre (erste 2 Jahre erw.)	7000 K	0,35 W	65 lm	100 Module	17,5 m
XR 24-W70	5 Jahre (erste 2 Jahre erw.)	7000 K	0,67 W	126 lm	60 Module	13,5 m
XR 24-W30	5 Jahre (erste 2 Jahre erw.)	3000 K	0,67 W	126 lm	60 Module	13,5 m
XR 24-W40	5 Jahre (erste 2 Jahre erw.)	4000 K	0,67 W	126 lm	60 Module	13,5 m
XR 24-W50	5 Jahre (erste 2 Jahre erw.)	5000 K	0,67 W	126 lm	60 Module	13,5 m
XR 28-W70	5 Jahre (erste 2 Jahre erw.)	7000 K	1,02 W	187 lm	45 Module	13,5 m
VR 23-W70	5 Jahre	7000 K	0,72 W	115 lm	50 Module	5,6 m
SloanLED
VL5 Standard	10 Jahre	6500 K	0,75 W	130 lm	60 Module	15,0 m
VL5 Standard	10 Jahre	5000 K	0,75 W	130 lm	60 Module	15,0 m
VL5 Standard	10 Jahre	4000 K	0,75 W	130 lm	60 Module	15,0 m
BrightLINE 2+ Short (nur Inneneinsatz)	5 Jahre	6500 K	1 W	177 lm	30 Module	4,5 m
BrightLINE 2+ Short (nur Inneneinsatz)	5 Jahre	4000 K	1 W	177 lm	30 Module	4,5 m
BrightLINE 2+ LP Short (nur Inneneinsatz)	5 Jahre	6500 K	0,65 W	113 lm	46 Module	4,6 m
BrightLINE 2+ LP Short (nur Inneneinsatz)	5 Jahre	4000 K	0,65 W	113 lm	46 Module	4,6 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 24 V – 3er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
VR 33-W70	5 Jahre	7000 K	1,00 W	160 lm	50 Module	9,75 m
VR 33-R	5 Jahre	Rot	0,72 W	25 lm	50 Module	9,75 m
VR 33-B	5 Jahre	Blau	0,72 W	8 lm	50 Module	9,75 m
VR 33-G	5 Jahre	Grün	0,72 W	50 lm	50 Module	9,75 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 24 V – 4er Linse

Lucoled PV 44
Bieten eine hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen und Buchstaben mit Bautiefen zwischen 80 und 120 mm Tiefe.

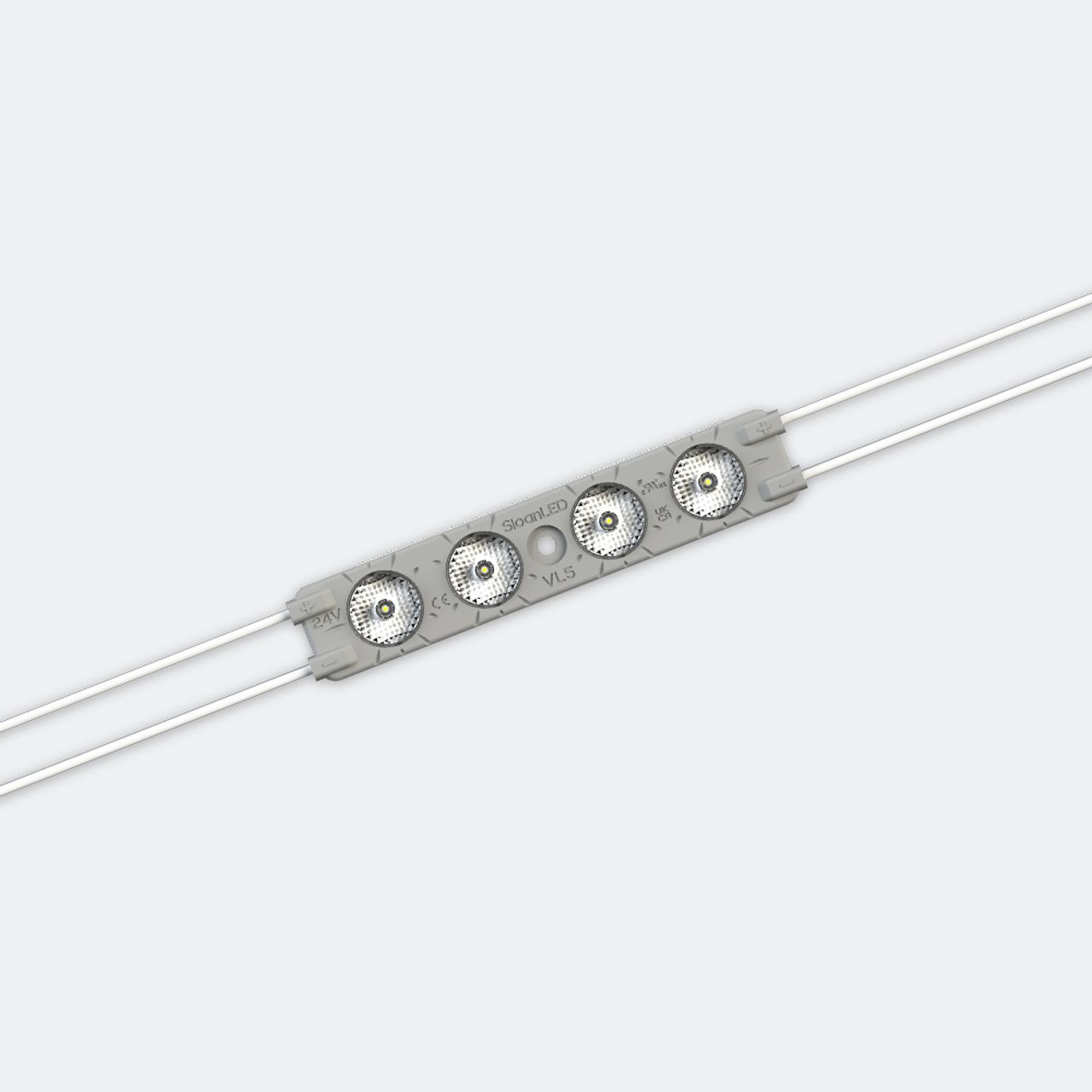

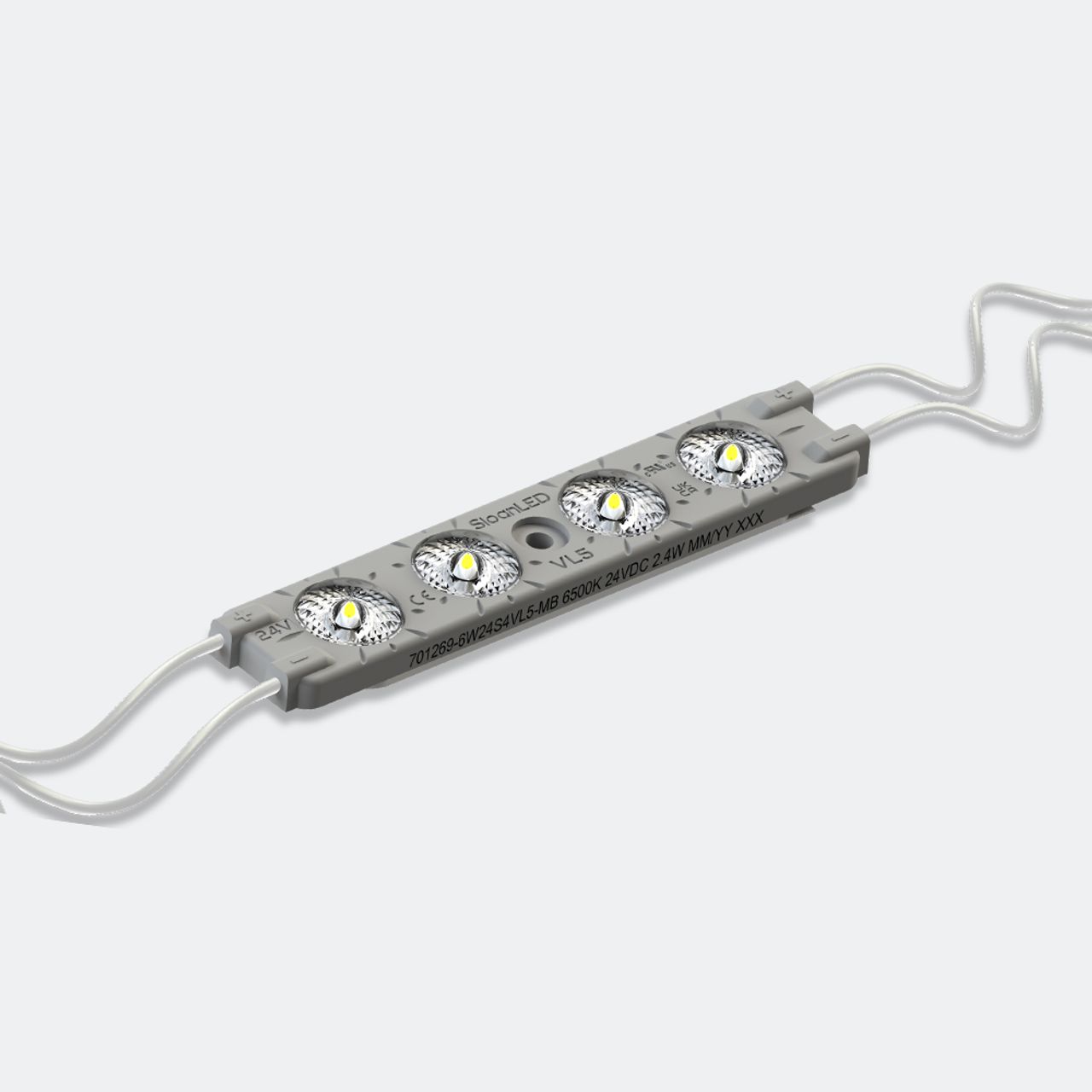

SloanLED VL5 HO
Die VL5 HO (High Output) Module haben den Besten Nutzen bei Bautiefen von 125 - 200 mm.

Backlighting Module 24 V – 4er Linse

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
PV 44-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	1,46 W	224 lm	55 Module	12,00 m
PV 44-W50	5 Jahre (erste 2 Jahre erw.)	5000 K	1,46 W	224 lm	55 Module	12,00 m
SloanLED
VL5 HO	10 Jahre	6500 K	1,50 W	260 lm	30 Module	14,30 m
VL5 HO	10 Jahre	5000 K	1,50 W	260 lm	30 Module	14,30 m
VL5 HO	10 Jahre	4000 K	1,50 W	260 lm	30 Module	14,30 m
VL5 Super HO	10 Jahre	6500 K	2,40 W	390 lm	19 Module	9,50 m
VL5 Super HO	10 Jahre	5000 K	2,40 W	390 lm	19 Module	9,50 m
VL5 Super HO	10 Jahre	4000 K	2,40 W	390 lm	19 Module	9,50 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Backlighting Module 24 V – 6er Linse

LED-Module Lucoled BLI — Lucoled BLI
Hohe Qualität und Effizienz für die Hinterleuchtung von sehr flachen Anwendungen ab 30 mm Bautiefe.

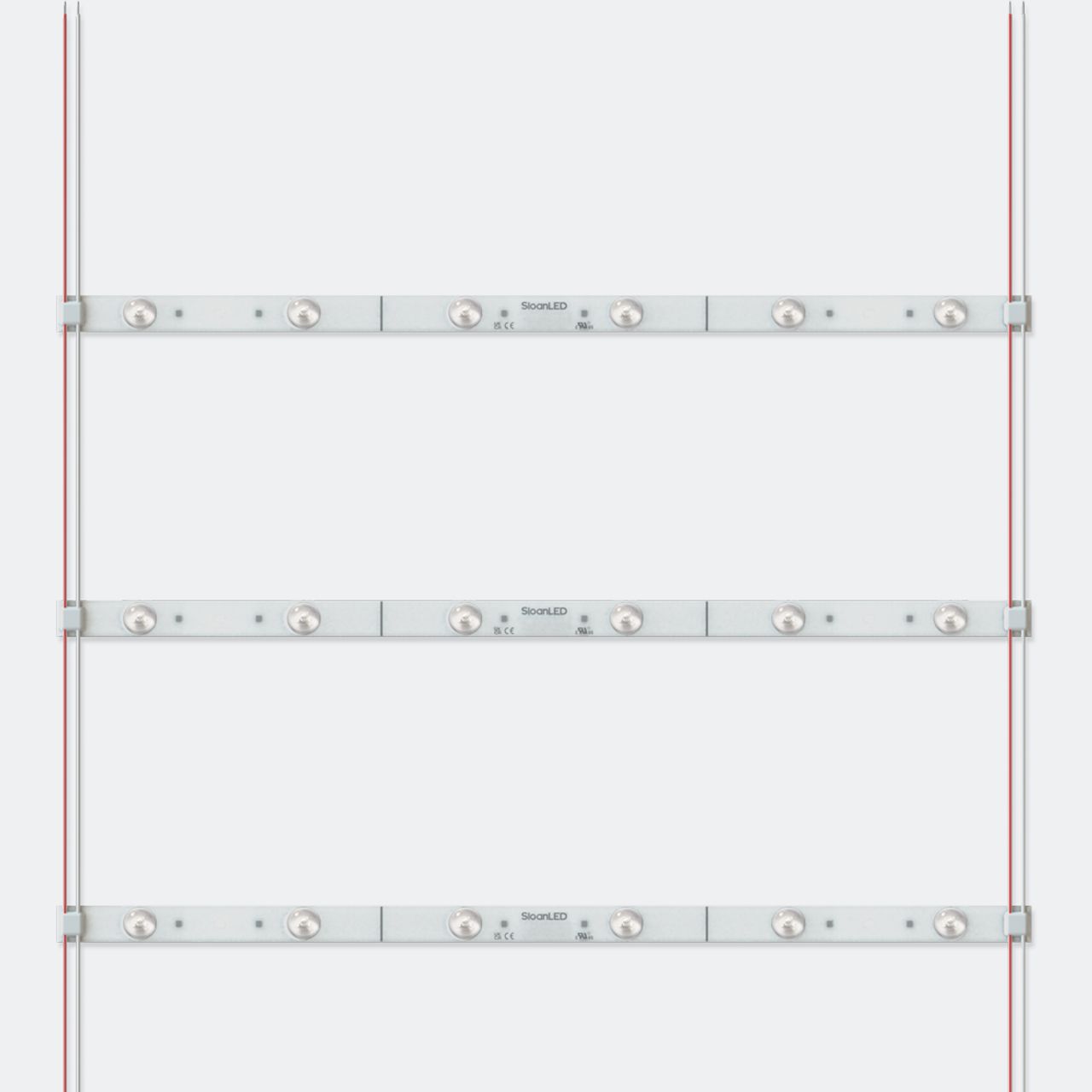

LED Module SloanLED BrightLINE 2+ Long — SloanLED BrightLINE 2+ Long
Für einseitige Display Kästen im Indoor Bereich mit rigiden und textilen Geweben (Einbautiefen von 60 - 120 mm).

LED Module SloanLED BrightLINE 2+ LP Long — SloanLED BrightLINE 2+ LP Long
Die Low-Power-Version ist für besonders flache Anwendungen geeignet. Sie bietet bei geringerem Stromverbrauch eine höhere Lichtleistung. Für einseitige Display Kästen im Indoor Bereich mit rigiden und textilen Geweben (Einbautiefen von 30 - 60 mm).

Backlighting Module 24 V – 6er Linse

Hinweis: Die BrightLINE 2 und die BrightLINE 2+ Module können in einer Anwendung verarbeitet werden.

Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
BLI 20-W65 (nur Inneneinsatz)	5 Jahre	6500 K	0,86 W	101 lm	10 Module	2,47 m
BLI 60-W65 (nur Inneneinsatz)	5 Jahre	6500 K	2,60 W	312 lm	9 Module	5,18 m**
BLI 140-W65	5 Jahre	6500 K	6,00 W	720 lm	10 Module	13,20 m***
SloanLED
BrightLINE 2+ Long (nur Inneneinsatz)	5 Jahre	6500 K	3 W	530 lm	30 Module	4,5 m
BrightLINE 2+ Long (nur Inneneinsatz)	5 Jahre	4000 K	3 W	530 lm	30 Module	4,5 m
BrightLINE 2+ LP Long (nur Inneneinsatz)	5 Jahre	6500 K	1,94 W	335 lm	46 Module	4,6 m
BrightLINE 2+ LP Long (nur Inneneinsatz)	5 Jahre	4000 K	1,94 W	335 lm	46 Module	4,6 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.
** BLI60: Modullänge 495 mm plus 80 mm Kabel (beidseitig) ergibt in Summe (495 mm + 160 mm) x 9 = 5.895 mm. Die Module sind nicht auf einer zusammenhängenden Kette, sondern à 9 Stück im Bundle verpackt, Kabel mit Steckverbindungen.
*** BLI140: Modullänge 1.160 mm plus 80 mm Kabel (beidseitig) ergibt in Summe (1.160 x 160 mm) x 10 = 13.200 mm. Die Module sind nicht auf einer zusammenhängenden Kette, sondern à 10 Stück im Bundle verpackt, Kabel mit Steckverbindungen.

Bezeichnung	Hersteller-Nummer	Verbindungen	VE	Kabellänge
BLI-Verbindungskabel	BLI-CON	alle 10 cm	30 Stück	1,50 m
Verbindungskabel mit Buchse	BLI-FCON	k.A.	30 Stück
Verbindungskabel mit Stecker	BLI-MCON	k.A.	30 Stück

Backlighting Module 24 V – 7er und 8er Linse

LED-Module Lucoled BL 72 — Lucoled BL 72
Hohe Qualität und Effizienz für die rückseitige Ausleuchtung von Leuchtkästen mit Bautiefen von 120 – 300 mm.

LED Module SloanLED SignBOX 3 — SloanLED SignBOX 3
Für Umrüstungen von ein-/ doppelseitigen Spanntuchanlagen mit Bautiefen von 120 - 300 mm.

Backlighting Module 24 V – 7er und 8er Linse

Backlighting Module 24 V – 7er Linse
Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
Lucoled
BL 72-W65	5 Jahre (erste 2 Jahre erw.)	6500 K	7,00 W	1035 lm	10 Module	5,87 m

Backlighting Module 24 V – 8er Linse
Bezeichnung	Herstellergarantie*	Farbe / Farbtemperatur	W/Modul	lm/Modul	Module/Kette	Kettenlänge
SloanLED
SignBOX 3 – Single-Sided	10 Jahre	5000 K	1,92 W	300 lm	60 Module	18,3 m
SignBOX 3 – Single-Sided	10 Jahre	6500 K	1,92 W	300 lm	60 Module	18,3 m
SignBOX 3 – Double-Sided	10 Jahre	5000 K	3,84 W	600 lm	60 Module	18,3 m
SignBOX 3 – Double-Sided	10 Jahre	6500 K	3,84 W	600 lm	60 Module	18,3 m
* Herstellergarantien gemäß der gültigen Garantiebedingungen der Hersteller. Erweiterte Garantie heißt Übernahme von Folgekosten.

Bezeichnung	Art.-Nr. SloanLED	Stück VE
SloanLED Montage Clips	402106-20	20 Stück
SloanLED Bügel	402107-10	10 Stück
SloanLED Verbinder	402108-10	10 Stück

Angebot / Rückruf anfordern

Sie interessieren sich für unser LED Backlighting Programm? Dann fordern Sie hier ein Angebot / einen Rückruf an.

Schritt 1/1

Anrede

Frau

Herr

Divers

Vorname, Name *

Firma *

Straße, Nr. *

PLZ, Ort *

E-Mail *

Telefon *

Rückrufwunsch

Ich bitte um Rückruf für ein Gespräch mit Ihrem Kundenberater.

Bitte unterbreiten Sie mir ein Angebot über

Wie sind Sie auf uns aufmerksam geworden?

Datenschutz *

Dieses Formular sammelt die persönlichen Daten ein, die zur Erledigung Ihrer Anfrage notwendig sind. Lesen Sie in unserer Datenschutzerklärung, wie wir Ihre Daten verwalten und schützen. Bitte stimmen Sie der Speicherung Ihrer eingegebenen Informationen zu, so dass Ihre Anfrage beantwortet werden kann.

Ich stimme zu, dass Sie meine übermittelten Informationen speichern, um meine Anfrage zu bearbeiten.

Wir benötigen Angaben in den mit * gekennzeichneten Feldern, um Ihre Anfrage bearbeiten zu können.

LED Backlighting Module
